本產品應用于雕銑行業，用于亞克力非金屬等材料高速高光，及玻璃，石墨等材料高速磨削。
本產品最高轉速達40000轉，在此轉速下主軸振動小于0.8mm/s，偏擺小，遠高于行業的技術標準，可實現高效率、高精度的加工。
性能特點
1、高精度：雕銑電主軸的軸端端面及錐孔跳動≤0.001mm，主軸振動≤0.8mm/s（定制系列可達0.5mm/s）。
2、高表面加工質量：普通雕銑電主軸表面加工粗糙度可達Ra0.2，采用高精度設計電主軸表面粗糙度可達Ra0.05。
3、高承載與剛性：主軸前端采用國際知名品牌大軸徑軸承和大跨距的軸承布局，確保主軸的承載力和剛性。
4、高配置：雕銑電主軸可選配測溫傳感器、主軸松拉刀感應開關、閉環控制編碼器等。
5、刀柄具有多樣性：雕銑電主軸軸端可采用ISO、BT、HSK、直柄及手動ER夾頭等形式滿足客戶不同需求。
6、個性化定制：公司具有強大的研發實力，設計靈活多樣，可根據客戶要求訂制不同功能、轉速、精度的雕銑電主軸。
7、循環水冷：在機體內增加冷卻循環水道對電機、前后軸承進行冷卻。冷卻液流經合理布置在主軸機體的循環冷卻通道帶走主軸高速旋轉時產生的熱量，達到熱平衡狀態，使主軸的溫度恒定在一定范圍內，保證主軸運行安全、性能穩定，冷卻效果好，效率高，溫升小，主軸熱伸長小，軸承受力小，保證了主軸的使用壽命和主軸的軸向精度。
| 主軸型號 |
DGZ-40C |
最高轉速 |
40000 |
最高電壓(V) |
380 |
最大電流（A） |
—— |
| 額定電流(A) |
4.2 |
最高頻率（Hz） |
—— |
最大功率（kW） |
2.2 |
重量 |
11.55 |
| 技術參數 |
| 序號 | 項目 | 標準值 |
|---|
| 主軸型號 Spindle Model | DGZ-40C | |
| 軸承類型 Bearing Type | 滾珠 Ball Bearing | |
| 最高轉速 Maximum Speed(rpm) | 40,000 | |
| 最高電壓 Maximum Voltage(V) | 380 | |
| 最大功率(S6) Maximum Power(kW) | 2.2 | |
| 最大扭矩(S6) Maximum Torque(Nm) | 1.1 | |
| 夾頭規格 Chuck Specification | 直柄夾頭 | |
| 換刀方式 Tool Changing | 自動 Automatic | |
| 潤滑形式 Form of Lubrication | 油脂 Grease | |
| 冷卻形式及介質 Cooling method and Medium | 內冷，水或油 Internal Cooling，Water or Oil | |
| 重量 Weight(kg) | 11.8 | |

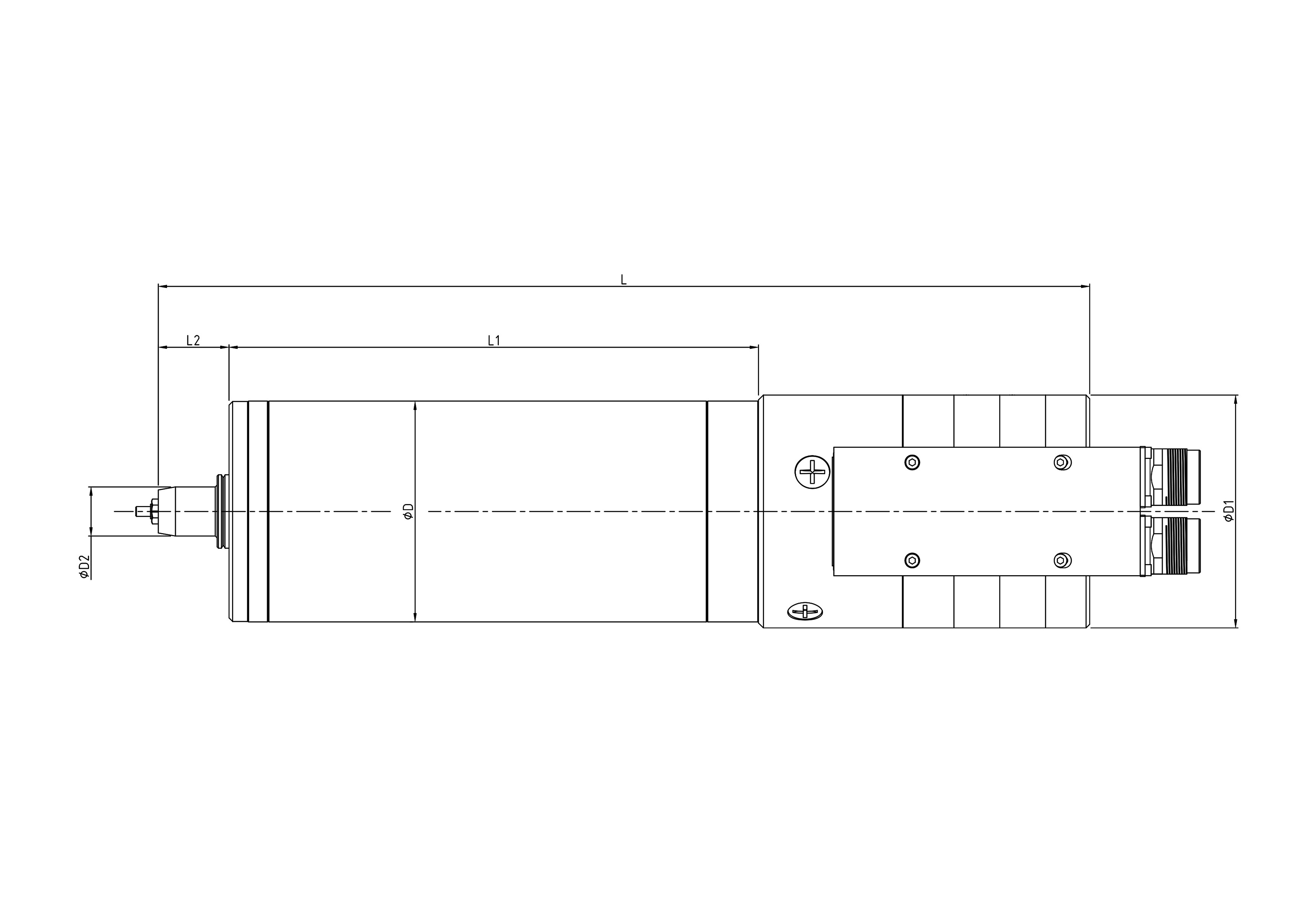

| 尺寸 Dimension (mm) | D | 90 |
| D1 | 95 | |
| D2 | 20 | |
| L | 380 | |
| L1 | 216 | |
| L2 | 28.8 | |
